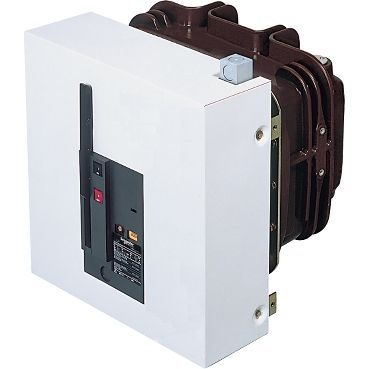

Interruptor Automático MT en SF6 hasta 17.5kV
Interruptores automáticos MV de hasta 17,5 kV
Descubre EvoPact LF
Las ventajas de la tecnología comprobada
- EvoPact LF acumula más de 45 años de experiencia en mecanismos de operación de energía almacenada con resorte cargados con motor. Más de 1.200.000 dispositivos EvoPact LF ya están en funcionamiento en los 5 continentes. Los disyuntores de media tensión EvoPact LF utilizan la técnica de autoexpansión de gas SF6 que aumenta la resistencia mecánica y eléctrica.
- Descargar el catálogo
- opens in new Window
- Descargar la guía del usuario
- opens in new Window
Beneficios de EvoPact LF
Simplicidad
• Diseño compacto y simple.
• Facilidad de instalación para la modernización y la integración de nuevos paneles.
• Materiales aislantes y conductores fáciles de separar y reciclar.
• Especialmente adaptado al mercado de actualización y actualización de instalaciones antiguas.
Seguridad
• Membrana de seguridad en el gabinete aislante que contiene los polos del interruptor automático.
• Baja presión de SF6 durante la interrupción de la corriente nominal.
• Monitoreo continuo de la presión del gas internamente dentro de los polos.
Confiabilidad y eficiencia
• Se rompe suavemente sin cortar corrientes.
• Interrupción de todo tipo de corriente capacitiva o inductiva sin sobretensiones.
• La apertura de SF6 cumple con las especificaciones más exigentes recomendadas por la IEC.
• Cualificación sísmica adecuada para aplicaciones nucleares, térmicas y petroquímicas.
Características
Datos sobre EvoPact LF
Rango de disyuntores de MT de hasta 17.5 kV:
• Conmutador fijo o extraíble con mecanismo operativo frontal.
• 3 polos integrados en un gabinete aislante de tipo "sistema de presión sellado", lleno de SF6, y equipado con un interruptor de presión.
• Mecanismo operativo eléctrico de energía almacenada para la apertura y el cierre remotos del disyuntor.
• Corriente nominal de 630 a 5 000 A.
• Corriente de cortocircuito de 25 a 50 kA.
Opción:
• Marco de soporte equipado con rodillos y soportes de fijación a tierra para una instalación fija.
• Cerradura para bloquear el disyuntor en la posición abierta.
• Conector de BT de 42 pines, tipo Harting.
