Ringmaster C

Celda de Media Tensión intemperie compacta hasta 13.8 kV

Equipo de distribución de voltaje medio compacto hasta 13,8kV

Descubre Ringmaster

•

Solución flexible y confiable de tableros de MT

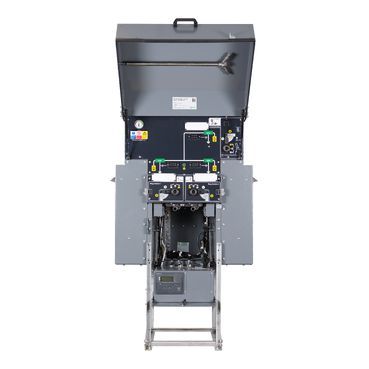

• Ringmaster RN2d es la última versión del tablero de distribución de media tensión Ringmaster RN2c, aislado con SF6, con un diseño simple con clasificación IP54 para maximizar la resistencia a las condiciones ambientales más difíciles (polvo, contaminación, humedad).
• Ringmaster es compacto, rentable y simple, ofreciendo un riesgo reducido de operación y mantenimiento. Ringmaster se convierte en una RMU inteligente cuando se integra con la RTU alimentadora PowerLogic T300.
•


Beneficios de Ringmaster

Eficiencia

• Evite los cargadores de baterías costosos, gracias a la protección autoalimentada

• Desempeño óptimo en climas extremos & y bajo condiciones ambientales (aplicar en cualquier lugar)

• Integración transparente con la infraestructura de distribución eléctrica existente

• Amplía la disponibilidad de energía con una solución rentable y oportuna (SAIDI).

• Compacto y modular, configurable según tus necesidades, simple & fácil de instalar

Seguridad y confiabilidad

• Alta confiabilidad y seguridad en los entornos más hostiles

• Diseño de arco interno completamente certificado de acuerdo con las últimas normas internacionales.

• Alto rendimiento, con capacidad para conmutación de hasta 5000 operaciones mecánicas

• Desempeño optimizado de la red con análisis avanzados

• Seguridad del personal

• Reducción de costos técnicos & Pérdidas no técnicas

Flexibilidad

• Operación simple y clara combinada con un tamaño compacto, alta funcionalidad y confiabilidad amplía las aplicaciones de la gama Ringmaster

• No se requiere de salas de interruptores de subestaciones costosas, con diseño único para interiores y exteriores

• Bajos costos de mantenimiento y de por vida

• Compatible SCADA con unidades de terminal remoto (RTU) - PowerLogic T300

• Gestión bidireccional & flujo de alimentación intermitente en la red

• Gestión eficaz de las demandas de carga

Características

• Datos sobre Ringmaster RN2dIntegración inteligente

Diseño extensible/no extensible RMU que combina todas las unidades funcionales de MT: disyuntor, interruptor, alimentador, unidades de medición:

• Frecuencia nominal de : 50 o 60 Hz

• Diseño IP54 para interiores y exteriores

• Prueba de arco interno

• Indicador de presión del gas

• Funcionamiento: manual / motorizado

• Corriente de carga nominal del disyuntor 200 A / 630 A

• Corriente nominal de interruptor o barra de conducción 630 A

• Resistencia a cortos circuitos 21 kA (3 segundos)

• Factor de cierre máximo: 2,5 x 21 kA IEC

• Resistencia Mecánica:

 • Disyuntor CB M1 2000 Operaciones

 • Disyuntor SW M2 5000 Operaciones

 • Disyuntor ES M0 1000 Operaciones

Los dispositivos de protección, monitoreo y control autoalimentados aumentan la seguridad de tu instalación:

• Fusibles con límite de tiempo (TLF)

• Relés de protección VIP

• PowerLogic T300

• Las celdas RMU cumplen con los estándares IEC 62351, IEEE 1686 control de acceso basado en funciones (RBAC), y Achilles

• Tecnologías digitales modernas y herramientas intuitivas en línea
