Protección ultra rápida y flexible del flash de arco desde unidades individuales a sistemas multizona

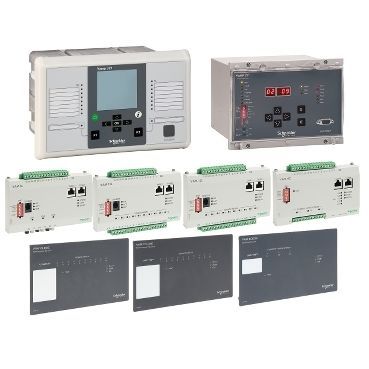

La gama VAMP de Schneider Electric es un pionero en la detección y protección del arco que ofrece dispositivos rápidos y fiables para mejorar la seguridad. Modelos disponibles VAMP 120, VAMP 121, VAMP 221 y VAMP 321

Características

La gama VAMP de Schneider Electric es un pionero de detección y protección de flash de arco que ofrece dispositivos rápidos y fiables para mejorar la seguridad con cerca de 10.000 sistemas de flash de arco en servicio en todo el mundo, desde unidades de protección de arco único hasta sistemas de flash de arco de múltiples zonas.

Un flash de arco es una masa de calor y presión causada por una falla del interruptor, no sólo provoca cortes de energía, sino que también puede resultar en la pérdida de negocios, daños materiales y puede poner en peligro la seguridad del personal operativo. El sistema de detección y protección de arco de VAMP mide la corriente de fallo y la luz a través de los canales del sensor de arco y en caso de producirse un fallo, se minimiza el tiempo de combustión al cortar rápidamente la alimentación de corriente del arco. Los métodos tradicionales de protección contra el arco no proporcionan una protección lo suficientemente rápida y los tiempos cortos de arco son críticos, especialmente cuando el arco se desarrolla durante los trabajos de mantenimiento en el tablero, poniendo en peligro la seguridad y la vida personal. La funcionalidad de fallo de arco único añade una nueva dimensión a la seguridad total de la instalación ya la fiabilidad de la protección del sistema de potencia. Proteja sus activos, la seguridad del personal y el futuro de su sistema de energía hoy con los productos de protección de arco ultra-rápido de VAMP.

La última oferta de Schneider Electric es la innovadora VAMP 321. Combinando la tecnología confiable de las series VAMP 50 y 200 y la del sistema de protección contra rayos VAMP 221, la VAMP 321 ofrece una solución segura y tecnológicamente avanzada para la protección y el control. Sólo un producto.

Tiempo total de borrado de fallos típicamente:

• Alimentador de salida 50 (relé) + 60 (CB) = 110 ms (+ Reconexión automática)
• Alimentador de entrada 350 (relé) + 60 (CB) = 410 ms Red de resistencia conectada a tierra
• Los tiempos de operación del relé de falla a tierra son típicamente configurados altos, estos tiempos de quema de alta impedancias de tipo arco se prolongan.

Normalmente, el tiempo de combustión de un fallo de arco debe limitarse a menos de 100 ms para evitar daños mayores. Los tiempos de combustión de casi medio segundo sin duda causarán daños considerables en la instalación de aparamenta.

Tiempo total de borrado de fallos típicamente:

• Alimentadores de salida / entrada 7 ms (relé) + 60 ms (CB) = 67 ms Red de resistencia conectada a tierra
• Distancia de fallo en 57 - 67 ms

Tradicionalmente, los esquemas convencionales de protección MV han sido complementados con la implementación de esquemas diferenciales de barra colectora. Las implementaciones de esquema diferencial son típicamente caras debido a la necesidad adicional de CT y complicada ingeniería y cableado. Los sistemas de protección de barra coaxial basados ​​en enclavamientos son lentos, siendo el tiempo de funcionamiento mínimo 100 ms + tiempo CB. Un sistema de protección de arco moderno proporciona una protección de barras de alta velocidad muy rentable para aparatos de conmutación de MT con aislamiento de aire.
