Unidad Capacitiva de Disparo

Características

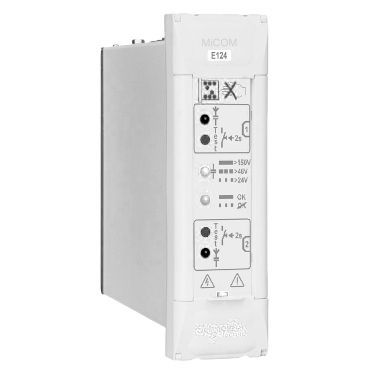

MiCOM E124 es un dispositivo auxiliar utilizado típicamente para suministrar energía a la bobina de disparo de un interruptor automático en sistemas de distribución. La unidad de disparo puede emplearse en los casos en que sería necesario utilizar una batería y un cargador para disparar el interruptor automático. Éste sería el caso, por ejemplo, de una subestación donde no hay suministro auxiliar, y donde los relés de protección obtienen la alimentación auxiliar de circuitos del transformador de corriente y tensión.

Gracias a los dos conjuntos de condensadores independientes (2 x 59 J a 300 V CC), puede utilizarse para:

• Poner en tensión dos bobinas de disparo distintas
• Realizar dos disparos consecutivos en la misma bobina de disparo
• Poner en tensión una bobina de disparo potente (hasta 118 J disponibles)

En otros casos en que la alimentación auxiliar no sea segura o fiable, MiCOM E124 también puede utilizarse como alimentación eléctrica de reserva durante una caída de tensión o una interrupción del suministro para evitar que se rearme/reinicie el dispositivo.
