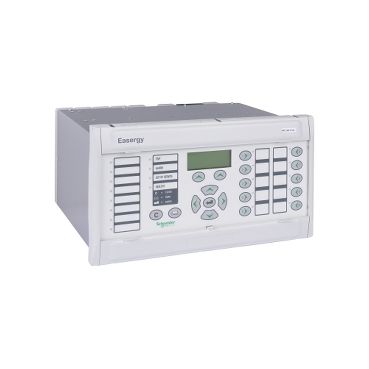

Relé de Protección Diferencial de Línea con Opción de Distancia de Subciclo

Características

La serie MiCOM P541-P546 ofrece una protección diferencial de corriente de alta velocidad. La versión P54x se ha diseñado para todas las aplicaciones de cables y líneas aéreas, porque se coordina fácilmente con el canal de comunicaciones (terminal a terminal) longitudinal entre terminales de línea. Las opciones de coordinación admiten fibra óptica directa o enlaces digitales multiplexados.

Se garantiza la selectividad óptima, ya que el esquema mide las corrientes que entran y salen del elemento de la planta protegido. Un defecto interno provoca un disparo instantáneo, con estabilidad para cualquier defecto fuera de zona. Para facilitar las pruebas, el disparo utiliza la característica probada que compara la corriente diferencial con la corriente de paso. Los elementos diferenciales de fase de este tipo ofrecen una detección constante de defectos sólidos y resistivos, con óptima selección, disparo e indicación de fase de defectos.

Integra una completa gama de protección de reserva. De este modo aumenta la fiabilidad de la protección porque los elementos de espera activa (como zonas de distancia y sobreintensidad) pueden entrar en servicio siempre que se produzca un corte del canal de señalización.

Los dispositivos P543–P546 ofrecen la protección de distancia subciclo residente para complementar la potente gama de protección principal y de reserva que ya se ha probado en esta familia de productos. De la excelente versión MiCOM P443 se ha adoptado el esquema completo con protección de distancia de cinco zonas.

La versión P54x se ha convertido en el estándar para todas las aplicaciones de protección de línea de alta tensión, muy alta tensión y ultra alta tensión, duplicadas donde se necesita protección principal dual redundante. Podrá efectuar cualquier combinación de diferencial, distancia, sobreintensidad y reenganche, en función de las necesidades del lugar.

Un relé tipo universal en lugar de dos, o modelos más discretos, suponen menos recambios, menos formación y costes más bajos.

Control del interruptor y aplicación de supervisión

Los dispositivos MiCOM P544 y P546 son aptos para instalaciones complejas y alimentadores controlados por dos interruptores automáticos, como las configuraciones de un interruptor y medio. En cambio, MiCOM P543 y P545 son aptos para alimentadores controlados por un único interruptor automático.

Beneficios

Gama MiCOM P541-P546

• Protección de unidad muy selectiva
• Amplia supervisión del estado del canal de comunicaciones
• Elementos de reserva integrados que se ejecutan en espera activa por si se produce un corte en el canal de comunicaciones

Gama MiCOM P543-P546

• Protección a alta velocidad de circuitos con uno o varios terminales, con transformadores en zona o cargas en tomas
• Protección de distancia de cuadrilátero y mho de cinco zonas en subciclo
• Protección de defecto a tierra direccional (esquemas asistidos por DEF para aportar alta sensibilidad a defectos a tierra)
• La supervisión del transformador de corriente diferencial detecta los problemas de CT o de cableado que podrían amenazar la integridad de la protección
• Conectividad total con fibra directa y canales multiplexados, incluidos anillos SONET/SDH
• Distancia con recuperación automática y mensajería de teleprotección diferencial
