Tablero Primario aislado en gas hasta 36 Kv

Equipo de distribución aislado con cubierta metálica SF6

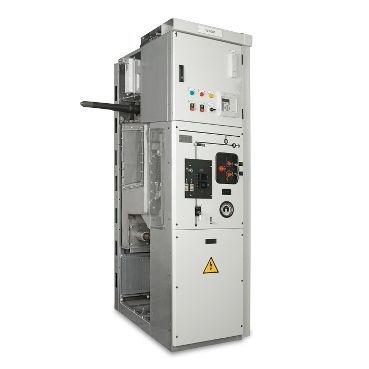

Descubre CBGS-0

Sencillo, innovador y económico

CBGS-0 es la solución óptima para una variedad de aplicaciones eléctricas de media tensión, desde subestaciones de transformadores hasta suministros de energía primarios.
Este tablero de distribución GIS, compacto y modular, ofrece flexibilidad y una larga vida útil con poco mantenimiento. Es una excelente opción para cualquier ubicación, incluso para aquellas con espacio limitado o condiciones ambientales extremas.
CBGS-0 es económico, ya que el montaje, las expansiones y el desmontaje ocurren en el sitio de una manera directa.
Descargar el catálogo
opens in new Window

Ventajas de CBGS-0

Simplicidad

Tiempo bajo de reemplazo de paneles, incluso en el centro del tablero eléctrico
Operaciones sencillas con interfaz de operador ergonómica y guiada
Disponible en el sitio listo para conectarse.
Factor de forma base compacto con 24" de ancho hasta 38kV.
Hasta un 70% de ahorro de espacio en comparación con los diseños AIS
Diseñado únicamente para acceso frontal.

Seguridad mejorada

Sin componentes energizados de media tensión expuestos
Probabilidad reducida de arco eléctrico o fallos de fase a fase
Mínima interacción humana gracias a ciclos de mantenimiento prolongados.
Interbloqueo incorporado para bloquear el funcionamiento involuntario.
Tanque de gas de acero inoxidable

Eficiencia y confiabilidad

Partes bajo tensión encapsuladas en gabinetes sellados de por vida o con aislamiento sólido.
Mínimamente afectado por condiciones ambientales, alimañas o polvo
Equipo de monitoreo incluido para cada compartimiento de gas.
Sin manejo de gas SF6 durante el montaje o el mantenimiento
Materiales reciclables para el final de la vida útil, incluidos los servicios de reciclaje de gas SF6.

Características

Datos sobre CBGS-0

El CBGS-0 está disponible en configuraciones que utilizan red eléctrica y alimentadores, amarres y secciones de cables. También están disponibles los transformadores primarios de voltaje con fusibles y los transformadores de corriente.
El CBGS-0 utiliza un sistema de bus aislado sólido, con conexión a tierra y blindaje, instalado en la parte posterior superior del tablero de distribución, en el exterior del compartimiento de gas SF6, lo que permite realizar cambios en el sistema sin manipulación de gas en sitio.
Tecnología: tablero de distribución aislado en gas con SF6 o interruptor automático de vacío
Estándar: IEC, ANSI/IEEE
Certificaciones: ENA, listado en UL
Sistema de barras de conducción: sencillo

Tensión nominal

(kV)

24

36

27

38

Nivel de aislamientoA frecuencia industrial, 50 Hz(kV rms)50706080Para onda de choque por rayo(kV pico)125170125170Corriente nominalBarra de conducción(A)1250/1600/20001250/1600/20001200/20001200/2000Entrante/saliente(A)630/1250/1600/2000630/1250/1600/2000600/1200/2000600/1200/2000Corriente de apertura de cortocircuito(kA)25/31.525/31.525/31.525/31.5Corriente de cierre de cortocircuito(kA pico)65/8265/8265/8265/82Corriente de resistencia de corta duración(kA-3 s)Máx. 25/31.5Máx. 25/31.5Máx. 25/31.5Máx. 25/31.5Resistencia a arcos internos(AFL y AFLR) IEC 62271-200 ANSI C.37.20.07 Tipo 2B(kA-1 s)31.531.531.531.5Presión nominal relativa del gas SF6 a 20°C(bar)0.300.300.300.30Grado de protecciónCompartimiento de ATIP65IP65IP65IP65Compartimiento de BTIP3X - IP41IP3X - IP41IP3X - IP41IP3X - IP41
