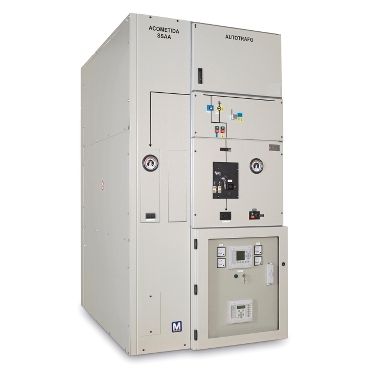

Tablero Primario aislado en gas hasta 52 kV

Equipo de distribución aislado con cubierta metálica SF6 hasta 52 kV

Cada una de las unidades funcionales está compuesta por compartimientos independientes:

. Gabinete de voltaje bajo

. Compartimiento de canalización eléctrica. Compartimiento principal (SF6 aislado)

. Compartimiento de cable de voltaje medio

. Tecnología: SF6

. Norma: IEC. Tensión nominal: 52 kV (tres fases) - 2x27,5 kV (dos fases) - 1x27,5 kV (una fase)

. Sistema de canalización eléctrica: Simple/Doble

. Corriente nominal de la canalización eléctrica: 2.500 A

. Corriente nominal operativa: 2.000 A

. Corriente nominal de resistencia máxima: 25 kA

. Clasificación de arco interno: AFLR 25 kA/1s

. Continuidad en la pérdida del servicio: NA

. Clase de partición: NA

Máxima seguridad en espacio reducido

Continuidad del servicio: no se ve afectada por el entorno, opción de canalización eléctrica doble, compartimientos sellados de por vida, presión de gas reducida
Máxima seguridad: seguridad en funcionamiento (interbloqueos), prueba IAC
Optimización de la inversión: ahorro de espacio, ahorro en mantenimiento, etc.

Subestación interior (HV/MV-MV/MV) para los servicios públicos de alimentación energética, parques eólicos, aeropuertos, subestaciones de tracción (1x27,5 kV y 2x27,5 kV disponibles – 250 kV BIL), grandes industrias, etc.
